聲波吹灰器
聲波吹灰器產品說明
一.產品用途
ETSQ系列聲波吹灰器廣泛應用于電除塵器、布袋除塵器、旋風除塵器及石膏倉、石灰倉、水泥倉、料倉等易形成掛料堆積、流通不暢的場合。清除各種料倉掛料表面積灰、鼠洞、架橋或堵塞。
二.工作原理
ETSQ系列聲波吹灰器以壓縮空氣為動力源，膜片在發聲器諧振腔體內振動，產生特定低頻、高能量聲波，通過擴聲筒在被清設備空氣中諧振傳播，作用于結灰物體表面的積灰，使其產生聲致疲勞而剝落，達到清除積灰的目的。
三.產品特點
●特定低頻（75HZ-180HZ），高聲能（140 dB -147Db）清灰范圍大、效果好；
●應用范圍廣，可應用于高溫、腐蝕和食品工況；
●結構先進，價格低，耗能小，壽命長，免維護；
●非接觸清灰方式，對人體和設備無損害。
四.產品型號
|
型號 |
說明 |
|||||
|
ETSQ—— |
□ |
□ |
□ |
□ |
□ |
聲波吹灰器 |
|
基本頻率 |
75 |
|
75-95Hz |
|||
|
|
||||||
|
|
160 |
|
160-250Hz |
|||
|
結 構 形 式 |
75 |
W |
|
|
|
90°彎擴聲筒 |
|
|
100 |
G |
|
|
|
帶有管狀導波管 |
|
|
160 |
G |
|
|
|
帶有管狀導波管 |
|
工作溫度
|
|
|
|
|
|
工作溫度≤350℃ |
|
|
|
|
H |
|
|
工作溫度350℃≤t≤650℃
|
|
擴聲筒材料 |
|
T |
|
碳鋼 |
||
|
|
|
B |
|
不銹鋼 |
||
|
安裝方式 |
|
A |
焊接安裝 |
|||
|
|
|
B |
法蘭式安裝 |
|||
|
|
|
C |
吊裝 |
|||
四.技術參數
ETSQ-75
ETSQ -75W
ETSQ -160
頻率(Hz)
75-95
160-250
聲強(dB)
≥145
≥140
工作溫度（℃）
≤350
H
350℃≤t≤650℃
供氣氣源（MPa）
≤0.7
工作氣源壓力（MPa）
0.3 - 0.7
0.4- 0.7
耗氣量(m3/min)
2.95
1.5
聲波作用范圍
一般作用范圍直徑D≤6M，長度L≤15M，它取決于清灰器型號及料倉結構
發聲體材料
發聲體材料為不銹鋼，膜片材料為鈦合金
參考重量（Kg）
≤87
≤19

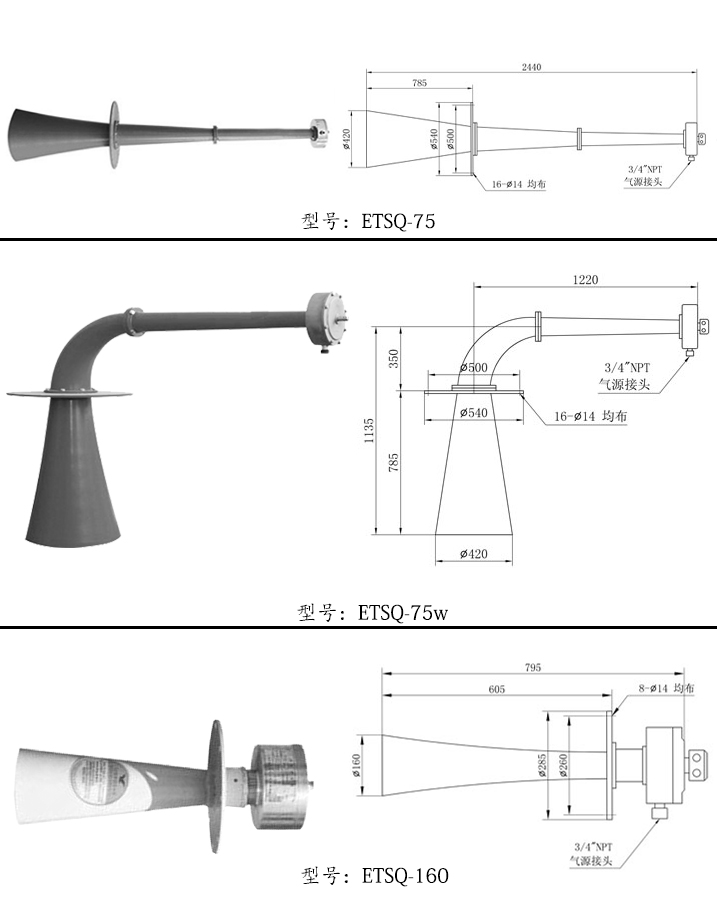

五.外形尺寸
六.安裝方法
●ETSQ聲波吹灰器的安裝
聲波吹灰器的安裝，必須根據設備具體結構及工藝條件的要求，采用適合的連接方式進行安裝。
按低頻聲波振動清灰器與設備的連接形式分為：(1)法蘭套連接；(2)擴聲筒與設備外壁直接焊接；
按低頻聲波振動清灰器在設備上的安裝位置可分為：
(1)頂部安裝； (2)側壁安裝；(3)斜插入料斗安裝；
任何一種連接方式都必須保證連接件具有足夠的強度，使之連接牢固可靠，要確保低頻聲波振動清灰器正常工作和設備安全運行。
由于各用戶的設備結構和工藝條件要求不同，在訂貨時用戶應提出具體連接方式及為連接而配套的連接法蘭、吊架等尺寸要求。
