UDK-201/G 電接觸液位控制器

一.產品概述

UDK-201/G型主要用于自來水和污水的給水、排水自動控制。

該儀表廣泛應用于石油、化工、環保、冶金、食品、紡織、輕工等領域。對高樓上水及鍋爐水位控制尤適用。

二.技術參數

三.工作原理

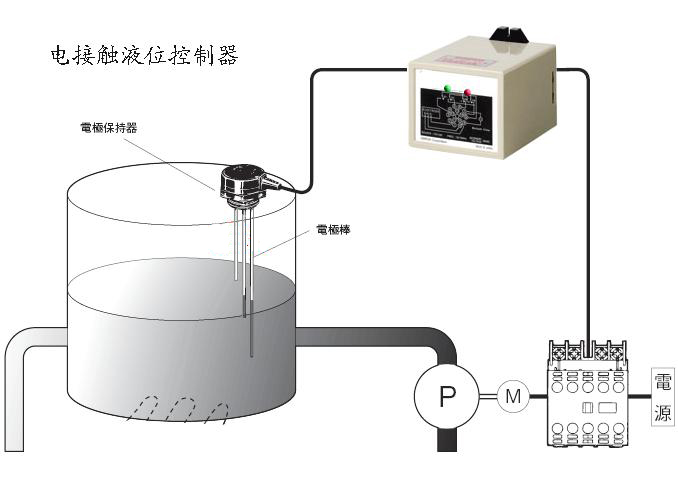

給水情況下，儀表接通220VAC電源后，假設液位在E2電極棒下部，此狀態繼電器不吸合。②④為常閉，電機工作向罐內注入液體，液位開始上升，同時綠色指示燈亮。

當液位上升到E2時，儀表仍保持不變。

當液位上升到E1時，E1、E2、E3電極通過液體導通，繼電器吸合，②④由常閉轉為常開，電機停止工作，液體開始下降，同時指示燈亮轉為紅色亮。

當液體下降離開E1時，通過液體電阻使控制器自鎖，狀態不變。

當液體下降離開E2時，控制器又回到初始狀態，②④由常開轉為常

閉，電機又開始工作向罐內注入液體。如此周而復始。

排水情況下，當液位上升到E1時繼電器吸合，③④由常開轉為常閉，電機工作向外排液。當液體下降離開E2時，③④由常閉轉為常開，電機

停止工作。如此周而復始。
